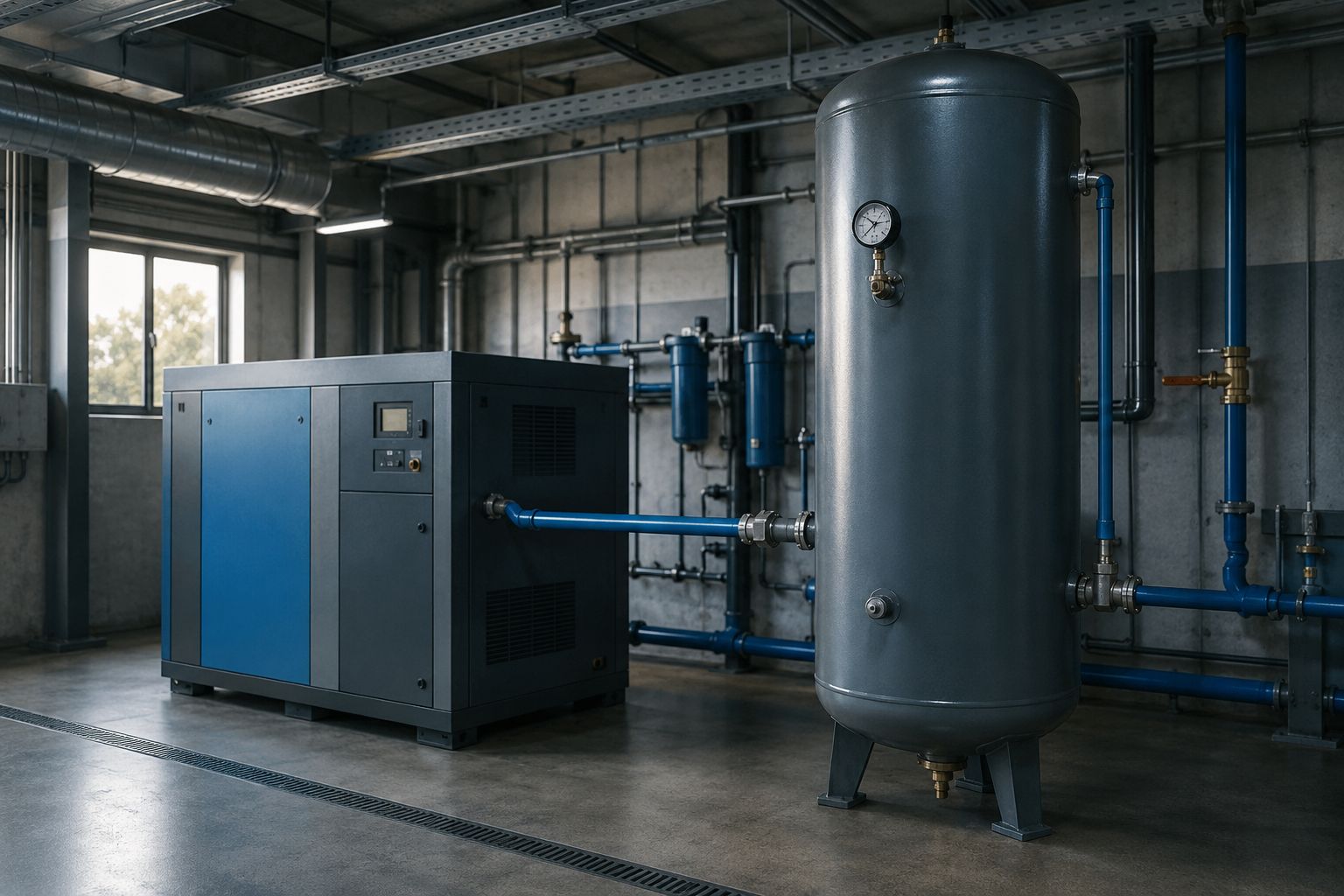

Ресивер для компрессора Comaro: как подобрать объём и зачем он нужен
Подбор объёма ресивера для компрессора Comaro начинается не с литража самой машины, а с двух цифр: производительности в литрах в минуту и допустимого числа циклов в час. Базовое правило простое: для винтовой машины в режиме загрузка/разгрузка объём ресивера в литрах берут примерно равным производительности в литрах в минуту, а для поршневого пуск/стоп – в полтора-два раза больше. Дальше число уточняют по коридору давления и характеру потребления. Есть в сети залповые отборы (продувки, крупные пневмоцилиндры) – к основному ресиверу добавляют буферный, ближе к потребителю.
Ниже – рабочая методика без маркетинга: как ресивер гасит пульсации, как посчитать объём под число циклов, чем VSD отличается от пуск/стоп по требованиям к воздухосборнику и какие нормы действуют для сосудов под давлением. Материал для инженеров и снабженцев, которым нужна цифра и алгоритм.
Зачем нужен ресивер и как он гасит пульсации
Ресивер – это буфер между рваной подачей компрессора и переменным расходом сети, а не просто ёмкость для запаса. Когда потребители кратковременно берут больше, чем выдаёт машина, разницу покрывает накопленный воздух, и давление не проседает. Расход упал – ресивер принимает избыток, и компрессор не дёргается на каждое колебание. Вторая задача – снижение числа переключений загрузка/разгрузка у винтового компрессора и числа пусков у поршневого: частые циклы изнашивают клапаны, контакторы и подшипники, греют двигатель. Третья функция – время на стабилизацию давления. Четвёртая – подготовка воздуха: в большом объёме он остывает, и часть влаги выпадает в конденсат ещё до осушителя. На схеме выше видно главное: рваная подача на входе превращается в ровное давление на выходе.
Ресивер для компрессора: подбор объёма по производительности
Стартовый ориентир – подача компрессора и характер нагрузки. Для ровного потребления работает правило: объём ресивера в литрах берут сопоставимым с подачей в литрах в минуту. Для машины на 1200 л/мин это порядка 1000-1200 л. В пересчёте на кубометры держите в голове вилку: примерно 300-500 л на каждый 1 м3/мин для винтовой машины с плавным регулированием и 600-1000 л на 1 м3/мин для поршневого пуск/стоп. Это не норматив, а первый прикид, от которого пляшут дальше.
Поправку вносят два фактора. Режим регулирования: винтовая машина с загрузкой/разгрузкой или VSD довольствуется меньшим объёмом, чем поршневой с пуск/стоп. И ширина коридора давления: чем уже разница между давлением загрузки и разгрузки, тем чаще переключался бы компрессор и тем больше нужен объём. График ниже даёт ориентир по подаче для типового винтового компрессора.
Кратко: главное
- Ресивер – это буфер, а не бочка про запас: сглаживает пики, держит давление, снижает число циклов, осаждает конденсат.
- Базовое правило: объём в литрах примерно равен подаче в л/мин для винтовой машины загрузка/разгрузка; поршневой пуск/стоп – в 1,5-2 раза больше.
- Под число циклов считают по формуле V = Q x t / (p1 – p2): чем меньше циклов в час и уже коридор давления, тем больше ресивер.
- Частотный привод (VSD) допускает меньший ресивер – компрессор сам подстраивает подачу под расход.
- Залповые потребители требуют буферного ресивера рядом с местом отбора, а не только основного у компрессора.
Расчёт под число циклов – формула
Когда нужно ограничить число включений в час, объём считают по физике процесса. Формула: V = Q x t / (p1 – p2), где V – объём ресивера, Q – расход воздуха, t – допустимое время одного цикла, (p1 – p2) – рабочий перепад между давлением включения и выключения. Время t обратно пропорционально числу циклов в час: хотите не более 15 циклов – каждый цикл длиннее, и объём растёт. Сужаете коридор давления – компрессор переключался бы чаще, и ресивер снова нужен больше.
Задайте для щадящего ресурса, скажем, 10-15 циклов в час и коридор 1-1,5 бар – и объём заметно превысит прикид на глаз. Терпят потребители широкий коридор (2 бара и больше) – требуемый объём падает. Для поршневой машины Comaro в пуск/стоп расчёт по циклам критичен: именно он спасает двигатель от частых стартов.
VSD или пуск/стоп – как режим меняет объём
Частотный привод резко снижает требования к ресиверу. Компрессор с VSD плавно меняет обороты двигателя и подачу под фактический расход, поэтому ему не нужно копить воздух ради редких включений: он непрерывно выдаёт ровно столько, сколько берёт сеть. Ресивер для такой машины ставят заметно меньше, чем для той же мощности в пуск/стоп. Полностью без него не обойтись: он гасит резкие пики, которые привод не успевает отработать за доли секунды, и осаждает конденсат. А вот в режиме загрузка/разгрузка без частотного регулирования объём остаётся ключевым – он определяет, как часто компрессор переключается между нагрузкой и холостым ходом.
Залповые потребители и буферный ресивер
Самая частая причина провалов давления – резкие кратковременные отборы. Продувка форм и конвейеров, срабатывание крупных пневмоцилиндров, групповой пуск инструмента создают залповый расход, в разы превышающий среднюю подачу. Считаете систему только по среднему расходу – в момент залпа давление просядет, и потребитель отработает некорректно, хотя компрессор Comaro формально справляется.
Решение – буферный ресивер рядом с залповым потребителем. Он берёт пик на себя и разгружает магистраль и основной ресивер. Объём буфера считают по той же формуле, но Q берут пиковое значение конкретного потребителя, а t – длительность залпа. Локальный буфер обычно эффективнее раздувания основного ресивера: он стоит там, где нужен, и не гоняет пиковый воздух через всю сеть.
| Тип и режим компрессора | Ориентир по объёму ресивера | Примечание |
|---|---|---|
| Винтовой, частотный привод (VSD) | Минимальный: ниже правила литр на л/мин | Привод сам держит подачу; ресивер для пиков и конденсата |
| Винтовой, загрузка/разгрузка | Средний: около подачи в л/мин | Объём ограничивает число циклов; считают по формуле |
| Поршневой, пуск/стоп | Увеличенный: в 1,5-2 раза больше винтового | Запас нужен, чтобы ограничить число пусков двигателя |
| Любой режим + залповые потребители | Основной + отдельный буферный ресивер | Буфер ставят у потребителя, считают по пиковому расходу |
| Ровная стабильная нагрузка | По правилу литр на л/мин | Базовый прикид; уточняют по перепаду давления |
Ресивер подбирают не под литраж компрессора, а под характер потребления: ровная нагрузка и частотный привод допускают малый объём, а залповые потребители и узкий коридор давления требуют большого воздухосборника и буферных ёмкостей у мест отбора.
Обобщённое правило проектирования систем сжатого воздуха
Обвязка ресивера и место установки
Правильная обвязка превращает ресивер из бочки в полноценный узел. Базовый комплект: предохранительный клапан (настроен на давление ресивера), манометр, автоматический конденсатоотводчик в нижней точке, кран продувки, запорная арматура и по возможности байпас для обслуживания без остановки сети. Без отвода конденсата ресивер быстро набирает воду и теряет объём. Место относительно осушителя определяет, горячий это ресивер или холодный: до осушителя он принимает пульсации и первичный конденсат, после – хранит осушённый воздух и лучше держит точку росы. Часто ставят оба. Подобрать осушитель под свою точку росы удобно в разделе осушителей сжатого воздуха Comaro.
Ресивер как сосуд под давлением
Ресивер – это сосуд, работающий под давлением, со всеми вытекающими требованиями. В рамках Таможенного союза он подпадает под технический регламент ТР ТС 032/2013 о безопасности оборудования под избыточным давлением. Категорию опасности определяют по произведению объёма на давление, поэтому два внешне похожих воздухосборника могут попадать под разные требования. При подборе учитывайте не только литраж: у ресивера должны быть паспорт, табличка с параметрами, поверенный манометр и предохранительный клапан с актуальной настройкой. Освидетельствование и допуск персонала – зона ответственности эксплуатирующей организации.
Частые ошибки при подборе
Типовые просчёты повторяются из проекта в проект. Ресивер впритык: объём берут по минимальному прикиду без запаса на пики, компрессор частит циклами, давление гуляет. Нет отвода конденсата: без автоматического конденсатоотводчика ресивер заполняется водой и теряет объём. Неверное место установки без учёта горячей и холодной зоны. Игнорирование залповых потребителей: считают только средний расход и удивляются провалам при продувках. И пренебрежение нормами: ресивер без паспорта, поверенного манометра и освидетельствования.
Часто задаваемые вопросы
Какой объём ресивера нужен для винтового компрессора Comaro?
Для стабильной нагрузки берут ориентир литр объёма на литр в минуту подачи и уточняют по режиму. Для машины с частотным приводом объём уменьшают, для пуск/стоп – увеличивают и считают по формуле под допустимое число циклов. При залповых потребителях добавляют отдельный буферный ресивер.
Как рассчитать объём под ограничение числа циклов?
Используйте формулу V = Q x t / (p1 – p2): Q – расход воздуха, t – допустимое время цикла (тем больше, чем меньше циклов в час), (p1 – p2) – рабочий перепад давления. Чем меньше допустимое число циклов и чем уже коридор давления, тем больший объём ресивера потребуется.
Можно ли поставить ресивер меньше, если компрессор с частотным приводом?
Да. Компрессор с VSD плавно подстраивает подачу под расход и не нуждается в большом запасе для редких включений. Ресивер остаётся для сглаживания резких пиков, стабилизации давления и осаждения конденсата, но его базовый объём заметно меньше, чем у машины в режиме пуск/стоп.
Где ставить ресивер – до или после осушителя?
Зависит от задачи. Горячий ресивер до осушителя принимает пульсации и первичный конденсат. Холодный ресивер после осушителя хранит уже осушённый воздух и лучше держит точку росы. Часто применяют оба. В любом варианте обязателен организованный отвод конденсата из нижней точки.
Нужно ли регистрировать ресивер и оформлять документы?
Ресивер – сосуд под давлением и подпадает под ТР ТС 032/2013. В зависимости от сочетания объёма и давления может требоваться оформление, регистрация и периодическое освидетельствование. У ресивера должны быть паспорт, табличка с параметрами, поверенный манометр и предохранительный клапан с актуальной настройкой.
Как подобрать ресивер под свою задачу
Алгоритм такой: определите подачу и характер потребления, выберите режим (VSD или пуск/стоп), задайте допустимое число циклов и перепад давления, посчитайте базовый объём по формуле V = Q x t / (p1 – p2) и проверьте, есть ли залповые потребители – под них предусмотрите буферный ресивер. Затем заложите обвязку и проверьте формальные требования к сосуду под давлением.
Сопоставить параметры с реальными машинами удобно по каталогу: посмотрите винтовые компрессоры Comaro, а весь ассортимент оборудования и подготовки воздуха – в общем каталоге Comaro. Базовые определения по теме приведены в статье о сжатом воздухе в Википедии.
